【 解説 】 振動プレート の仕組みとは？転圧で地面が固まる原理を解説
前回の記事では「ランマー」の仕組みについて解説しましたが、今回はもう一つの転圧作業の主役、「 振動プレート （プレートコンパクター）」の仕組みについてわかりやすく解説します！
振動プレート （振動プレートコンパクター）とは？
振動プレートは、機械の底にある鉄の平らな板（転圧盤）を激しく振動させることで、砕石や砂利、アスファルトなどを平らに押し固める（転圧する）機械です。現場ではシンプルに「プレート」や「コンパクター」とも呼ばれています。
広い面積を平らに綺麗に仕上げるのが得意なので、ご自宅の駐車場の砂利敷きDIYや、道路のアスファルト舗装工事などで大活躍します。

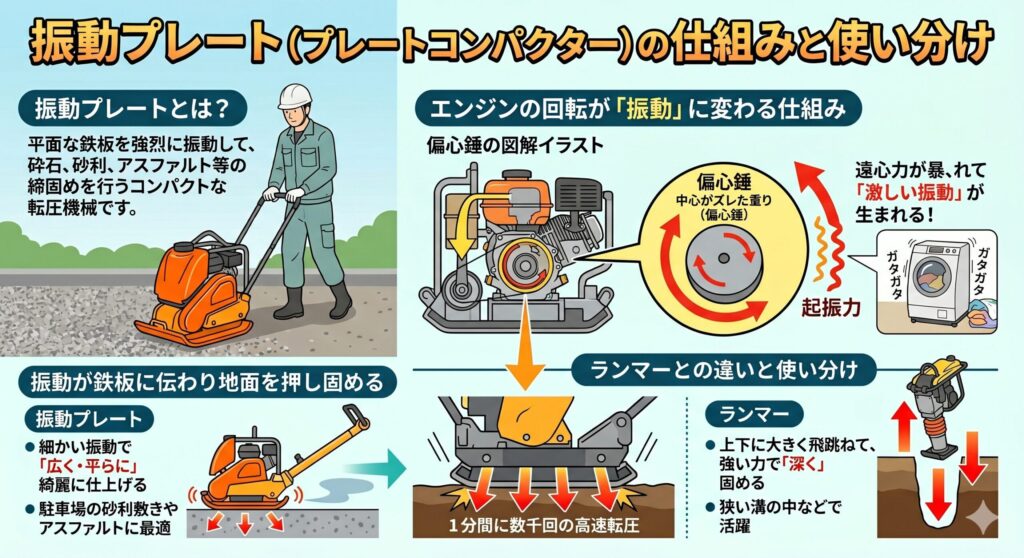

エンジンの回転が「振動」に変わる仕組み
振動プレートにはエンジンが搭載されていますが、エンジン自体は「回転」する力を生み出すものです。では、なぜその「回転」が、地面を激しく叩く「振動」に変わるのでしょうか？
秘密は「偏心錘（へんしんすい）」 その秘密は、エンジンの力を受け取って回転する「偏心錘（へんしんすい）」という部品に隠されています。
「偏心」とは、中心がズレていること。普通のコマは中心のバランスが取れているので静かに回りますが、わざと重心をズラした重り（偏心錘）を高速で回転させるとどうなるでしょう？
遠心力が暴れて「激しい振動」が生まれる！ 重心がズレた重りが高速回転すると、重い部分が外側に引っ張られる力（遠心力）が働き、ブルブルと激しく暴れようとします。
洗濯機の中で、洗濯物が片寄ったまま脱水ボタンを押すと、ガタガタと激しく揺れますよね？実はあれと全く同じ原理を利用しているのです。
振動が鉄板に伝わり地面を押し固める この激しく暴れようとする力（起振力）を、下にある重い鉄板に伝えることで、地面を1分間に数千回というものすごいスピードで叩きます。これにより、砕石や砂利の隙間がギュッと詰まり、ガッチリと固まるのです。 さらに、この振動の力と絶妙なバランス設定により、機械が自然と前へ進むように設計されています。
ランマーとの違いと使い分け
前回の「ランマー」と今回の「振動プレート」。どちらも「転圧」の機械ですが、得意分野が違います。
- ランマー：上下に大きく飛び跳ねて、強い力で「深く」固めるのが得意。狭い溝の中などで活躍。
- 振動プレート：細かい振動で「広く・平らに」綺麗に仕上げるのが得意。駐車場の砂利敷きやアスファルトに最適。
盛岡周辺での砕石・砂利のDIYなら石名坂へ！
いかがでしたか？振動プレートの仕組みがわかると、転圧作業の見方も少し変わって面白いですよね！
「自宅の駐車場をDIYで砂利敷きにしたいけど、どんな砕石を選べばいいかわからない…」とお悩みの方、まずは株式会社石名坂にご相談ください。 弊社では、5号砕石など用途に合わせた最適な砕石・砂利をダンプで配達いたします！費用の目安はホームページの「お見積りシミュレーション」から簡単にチェックできますので、ぜひお試しください。
